Digitální hodiny LED s STC11FC2, 4digit - STAVEBNICE
- Kompletní specifikace
- Ke stažení
Digitální hodiny LED s STC11FC2, 4digit - STAVEBNICESkladem 1 ks189 Kč/ ks

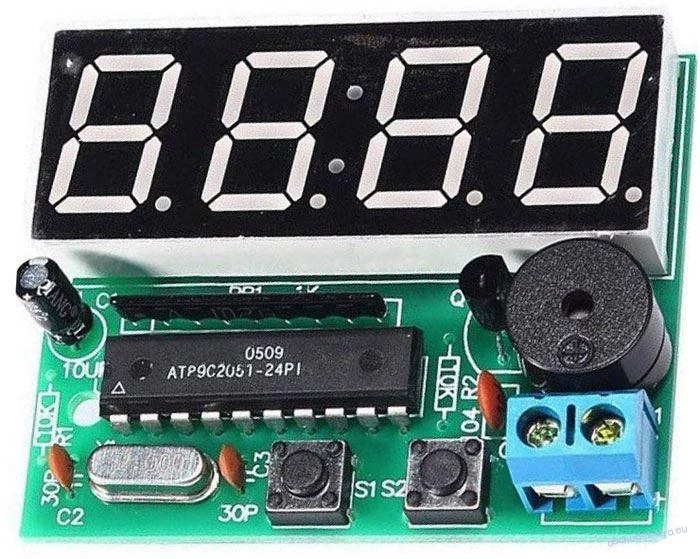

Digitální hodiny s displejem 0,56inch s MCU STC11FC2 s napájením 3–5V.
Specifikace:
Napájení 3–5V
Odběr 40–50mA (v závislosti na napájecím napětí)
Zobrazení HH:MM nebo MM:SS, v režimu 24hod
2× alarm, rozlišení frekvencí pískání
řízeny krystalem 12MHz
Sestavení:

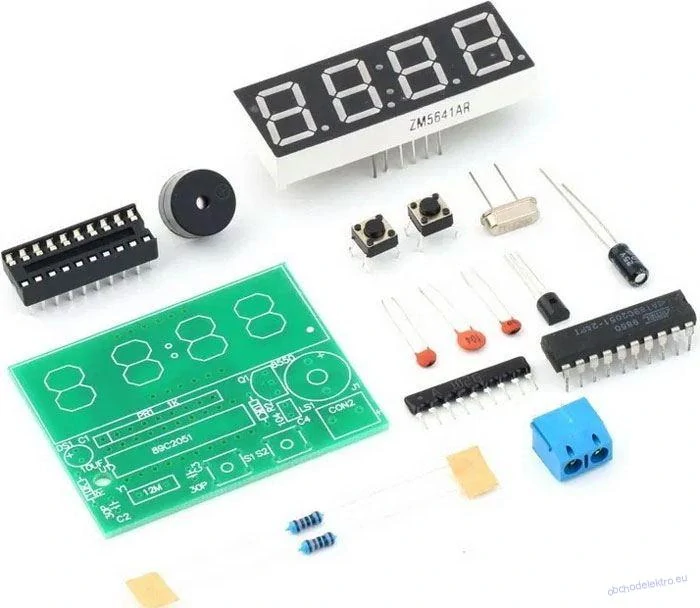

Sestavení je jednoduché díky popisu součástek na DPS. Ke stavebnici je dodáváno schéma.
Nastavení:
Posestavení připojte napájení 5V (pozor na polaritu, stavebnice nemá ochranu proti přepólování). Na displeji se objeví údaj 12:59.
Pro vstup do režimu nastavení dlouze stiskněte tlačítko S1(levé). Vlevé části displeje se zobrazí písmena A-H, v pravé části hodnota:
A: hodiny 00–23
B: minuty 00–59
C: zvuková signalizace každou hodinu ON/OFF (1=ON, 0=OFF)
D: alarm č.1 ON/OFF (1=ON, 0=OFF)
E: hodiny 1. budíku 00–23
F: minuty 1. budíku 00–59
G: alarm č.2 ON/OFF (1=ON, 0=OFF)
H: hodiny 2. budíku 00–23
I: minuty 2. budíku 00–59
Krátkým stiskem tlačítka S1 se posouvá mezi jednotlivými parametry (A-H), tlačítkem S2 se nastavují hodnoty.
Stiskem tlačítka S2 mimo režim nastavení lze přepínat zobrazení HH:MM s MM:SS, dlouhým stiskem lze vynulovat sekundy pro přesnou synchronizaci času
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
