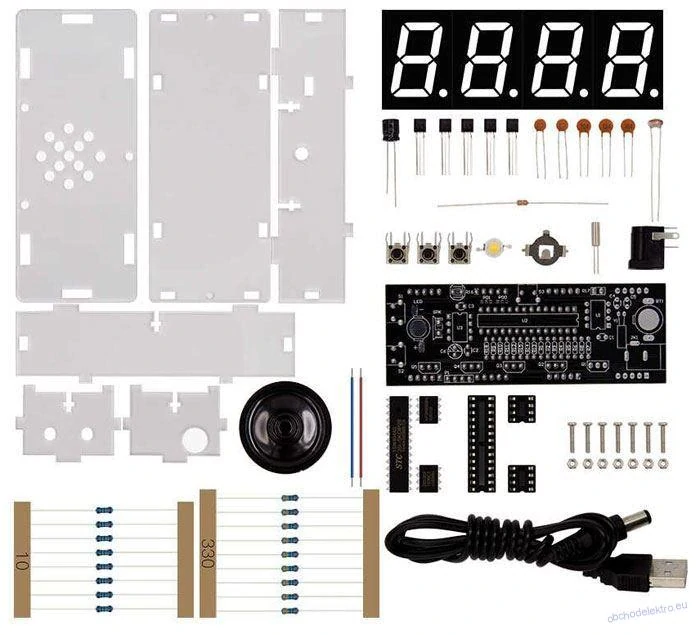

Digitální hodiny LED- zelené s teploměrem a reproduktorem STAVEBNICE

Elektronická stavebnice pro radioamatéry
UPOZORNĚNÍ! Stavebnice je určena především zkušenějším amatérům. Pracujte velice pečlivě, po zapájení strany součástek doporučujeme minimálně dvojnásobnou kontrolu správnosti zapájení, orientaci a hodnot, typů součástek. Po osazení zobrazovačů je oprava téměř vyloučena! Prokovy i plošné spoje nesnesou ani mírné přehřátí!
Popis funkce:

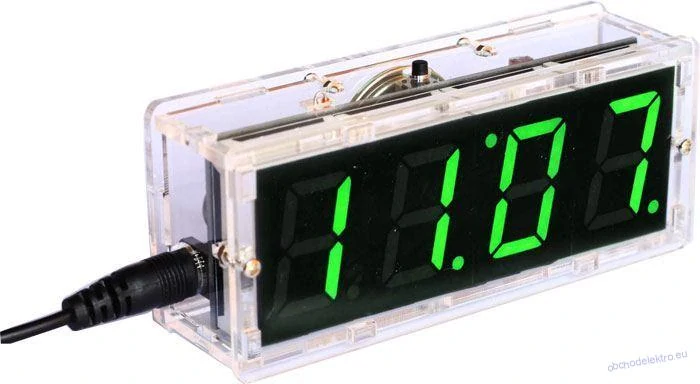

Stavebnice představuje modul LED hodin s hlášením celé hodiny v angličtině.
Popis zapojení:
Hodiny jsou realizovány na oboustranném prokoveném plošném spoji. Celé zařízení je poháněno hodinovým čipem DS1302 s vysoce přesným krystalovým oscilátorem, který poskytuje přesný čas. Srdcem celého zařízení je mikroprocesor STC15W408AS. Obvod NY3PO65 obstarává zvukové hlášení každou hodiny v anglickém jazyce. Výpadek napájení je zálohovám baterií CR1220 (není součástí stavebnice).

Schéma zapojení je ve ložce "ke stažení"
