MRT 8000A maticový systém 8×8 – přepážkový mikrofon

Všeobecně

• systém digitálně řízené matice s architekturou 8 stereo vstupů x 8 mono výstupů s dálkovým řízením z jednotlivých zón. Na vstupy matice MRT 8000 se připojují stereo zdroje signálu, na výstupy se připojují mono zesilovače, které budí jednotlivé zóny s reproduktory
• v každé zóně je dále instalován ovládač MRT 8000B, který slouží k lokálnímu výběru signálu (vstupu na matici) a k nastavení hlasitosti
• ovladač MRT 8000B také obsahuje lokální vstupy (1× stereo LINE přes dvojici RCA Cinch + 1× MIC přes konektor XLR), které je možno lokálně poslouchat a nastavovat jejich hlasitosti
• do jednotlivých zón je možno provádět navíc hlášení pomocí přepážkového mikrofonu MRT 8000A
• systém je možné rozšířit pomocí expandéru až na konfiguraci 8 × 32

MRT 8000 hlavní maticová jednotka

• každý výstup (zóna) matice (hlavní jednotky) zobrazuje na LCD číslo zvoleného vstupu, a pomocí LED obsazenost zóny, prioritní stav a vybuzení signálem prostřednictvím monitorovací sekce
• přímo na maticové jednotce lze u každého výstupu volit pomocí tlačítek a zobrazení na LCD daný vstup a tak ručně provádět směrování, čímž suplujeme volbu na lokálních ovladačích MRT 8000B
• každý výstup matice má oddělené nastavení hlasitosti pro mikrofon, podkresovou hudbu (vlastní navolený vstup matice), lokální vstup na ovladači a celkové nastavení hlasitosti zóny
• každý výstup matice má 2pásmový frekvenční korektor umístěný na zadním panelu
• výstupy maticové jednotky (výstupy na zesilovače) řešeny symetricky pomocí šroubovacích terminálů
• připojení lokálních zónových ovládačů pomocí UTP Cat 5 (RJ 45) + audio symetricky (šroubovací svorkovnice)
• každému ovladači MRT 8000B lze zapnout prioritní chování
• možno připojit až 4 přepážkové mikrofony MRT 8000A, pomocí kterých je možné hlásit do jednotlivých zón
• vstupy (pro zdroje signálu) matice (hlavní jednotky) řešeny jako stereo – dvojice RCA Cinch konektorů s vlastním nastavením citlivosti
• připojení několika přepážkových mikrofonů MRT 8000A pomocí UTP Cat 5 (RJ 45)
• individuální nastavení hlasitosti pro každý přepážkový mikrofon
• 8× vstup pro spínací kontakt z EPS. Uvedení do EM režimu má druhou nejvyšší prioritu. Podle toho, který vstup 1 z 8 je zkratován, uvede se daná zóna do EM režimu.
• vestavěný generátor 3 typů siren (gongů) pro EM stav s 1pásmovým frekvenčním korektorem
• speciální vstup MIC 1 s konektorem XLR, nastavením citlivosti a 2pásmovým frekvenčním korektorem. Je nasměrován do všech zón a má nejvyšší prioritu.
• architektura prioritního chování (od nejvyšší priority): MIC vstup, spínací kontakt z EPS, přepážkový mikrofon MRT 8000A, zónový ovladač MRT 8000B, podkresová hudba na vstupu 8, podkresová hudba na ostatních vstupech
• výstupní monitorovací sekce s výběrem příslušného výstupu a LED bargrafem k zobrazení vybuzení
• funkce paging all, background all pro hlášení nebo podkresovou hudbu do všech výstupů
• vstupní citlivost vstupů 1 – 8 (napojení zdrojů signálu – podkresové hudby) 300 mV / 10 kΩ
• citlivost vstupu MIC 1 5 mV / 600 Ω
• výstupní úroveň 0,775 V / 600 Ω
• frekvenční rozsah 0 – 20 000 Hz / +1, –3 dB
• odstup S/N > 85 dB
• odstup L/R > 65 dB
• zkreslení < 0,07 %
• rychlost komunikace mezi hlavní jednotkou a ovládači a přepážkovými mikrofony 4800 b/s, komunikační protokol RS 485
• příkon vlastní matice 20 W
• napájení AC 230 V / 50 Hz, DC 24 V
• rozměry 484 × 132 (3U) x 400 mm
• hmotnost 6 kg

MRT 8000B lokální ovládač se vstupy

• panel pro lokální volbu poslouchaného zdroje signálu připojeného k matici
• výběr pomocí dvojice tlačítek a zobrazení na LED displeji, nastavení požadované hlasitosti potenciometrem
• možnost zvolit 1 z 8 zdrojů, nebo lokální vstup
• lokální vstup MIC konektorem XLR a stereo LINE konektory RCA Cinch, oba s nastavením hlasitosti
• popisové pole pro pojmenování jednotlivých volených zdrojů signálu
• stereo signál z lokálního vstupu je předen v matici na mono
• propojení ovladače s maticí UTP Cat5 kabelem (řízení + napájení, max. 1 km) + audio symetricky (jen pro případ užívání lokálního vstupu; může být opět použit UTP kabel)
• citlivost vstupu MIC 5 mV / 600 Ω
• citlivost vstupu LINE 350 mV / 10 kΩ
• odstup S/N > 75 dB / LINE
• příkon 5 W
• rozměry 146 × 86 × 33 mm
• součástí je instalační krabice 133 × 74 × 45 mm
• hmotnost 500 g

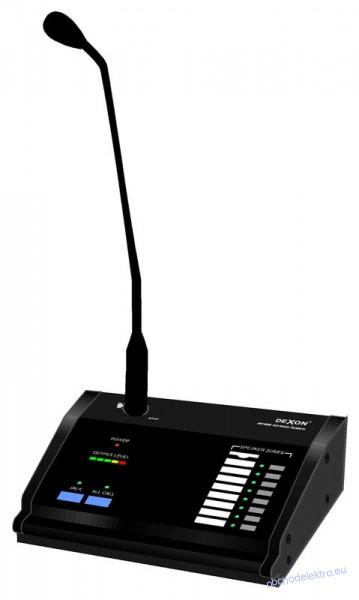

MRT 8000A přepážkový mikrofon

• přepážkový mikrofon pomocí kterého hlásíme do výstupních zón
• tlačítka pro volbu zón
• tlačítko pro volbu všech zón najednou
• popisové pole pro pojmenování jednotlivých volených zón
• vestavěný 2 a 4tonový automatický gong s možností vypnutí
• propojení mikrofonu s maticí UTP Cat5 kabelem (řízení + napájení 24 V + audio)
• nastavení hlasitosti hlášení i gongu
• indikace napájení, zaneprázdnění, a výstupní audio úrovně
• kondenzátorový mikrofon na husím krku, který snímá z větší dálky než elektrodynamický
• v případě použití expandéru matice je možno použít i expander pro tento mikrofon
• frekvenční rozsah 50 – 18 000 Hz ± 2 dB
• odstup S/N > 75 dB
• výstupní úroveň 0,775 V / 600 Ω
• příkon 1,5 W
• rozměry 180 × 58 × 145 mm
• hmotnost 2,5 kg
