Přijímač leteckého pásma 118-135MHz, STAVEBNICE

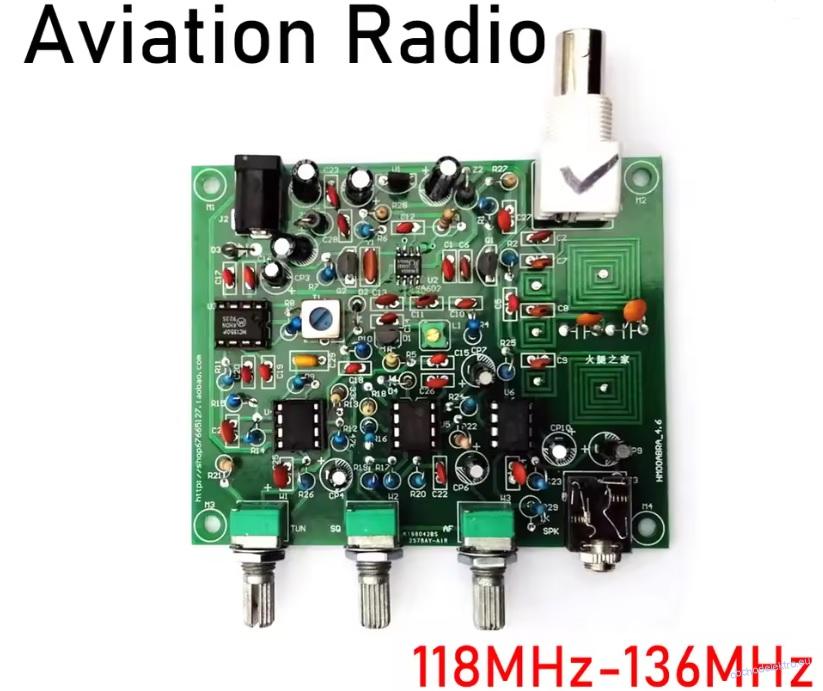

Přijímač leteckého pásma 118 až 135MHz

Elektronická stavebnice pro radioamatéry

Popis funkce:

Stavebnice představuje modul přijímače leteckého pásma 118 až 135MHz. Dosah přijímače je až 190km.

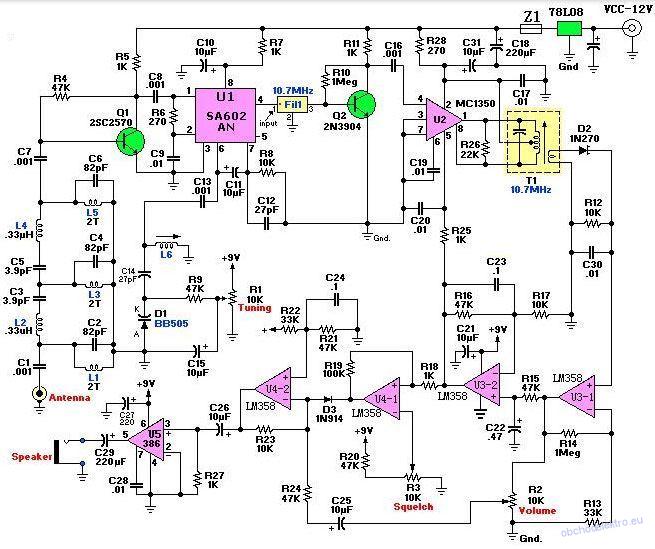

Popis zapojení:

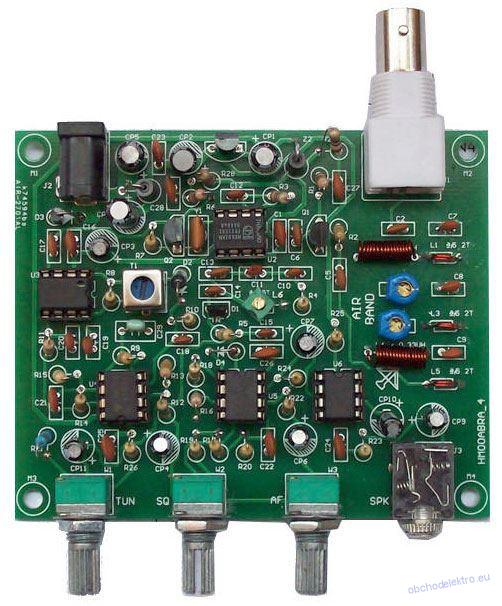

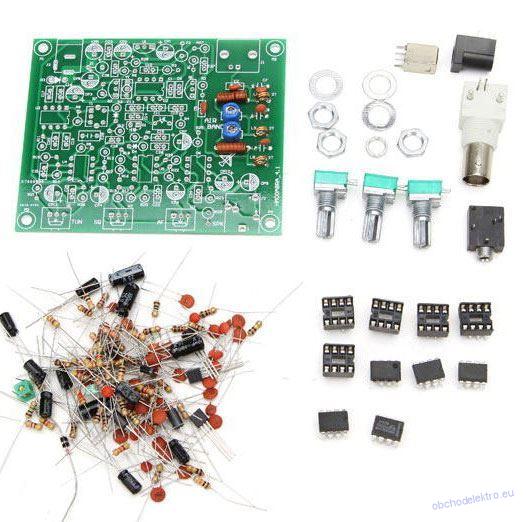

Přijímač je realizován na oboustranném prokoveném plošném spoji. Základem zapojení je nízkopříkonový dvojitý balanční směšovač + oscilátor NE062 v SMD provedení. Dále je v zapojení použitý integrovaný obvod MC1350P s širokým rozsahem AGC pro použití jako lineární IF zesilovač pro AM, krátké vlny a TV a tři operační zesilovače LM358. Popis sestavení: Součástky osadíme na plošný spoj v následujícím pořadí: 1. Rezistory, všechny jsou osazeny na výšku. 2. Kondenzátory - pozor na správnou polaritu elektrolytických kondenzátorů! 3. Cívky L1 až L6. 4. Trafo T1. 5. Tranzistory. 6. Diody. 7. Stabilizátor. 8. Keramický filtr – pozor na správnou orientaci, červená tečka na čtvercovou plošku! 9. Tlumivky Z1 a Z2. 10. Patice pro integrované obvody. 11. Potenciometry. 12. Napájecí konektor. 13. Anténní konektor. 14. Zdířka Jack. 15. Integrovaný obvod U2 SMD. Používejte kvalitní pájku (např. Sn60Pb) s dostatečným množstvím tavidla (kalafuna).

Uvedení do provozu :

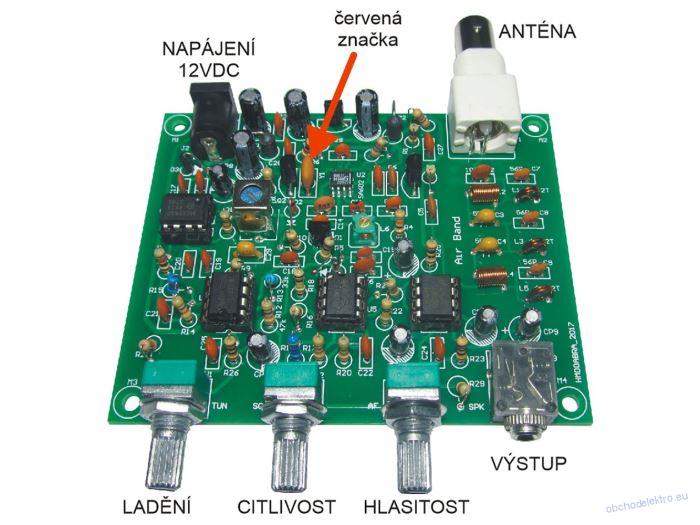

K uvedení do provozu je třeba zdroj 12V a univerzální měřící přístroj - Avomet či digitální multimetr. Zkontrolujeme správnost zapájení všech součástí. Je-li vše v pořádku, očistíme desku od zbytků pájení, např. lihem nebo lihobenzinem. Připojíme napájecí zdroj. Odběr by se měl pohybovat kolem 30mA. Pomocí BNC konektoru připojíme anténu s impedancí 50 ohmů. Pomocí potenciometru W1 naladíme signál vysílající leteckým dispečinkem. Potenciometrem W2 nastavujeme citlivost a potenciometrem W3 hlasitost. Pokud je vše v pořádku, je přijímač připraven pro použití.

Technické údaje :

Přijímač leteckého pásma 118 až 135MHZ W008

Napájení: 12V Klidový odběr: 30mA

Rozsah přijímaného pásma: 118 až 135MHz

Dosah přijímače: až 190km

Impedance antény: 50 ohmů

Rozměry plošného spoje: 92 × 75mm

!!!Výrobek není samostatně funkční celek, vyžaduje odbornou montáž!!!

Foto jsou ilustrační.
